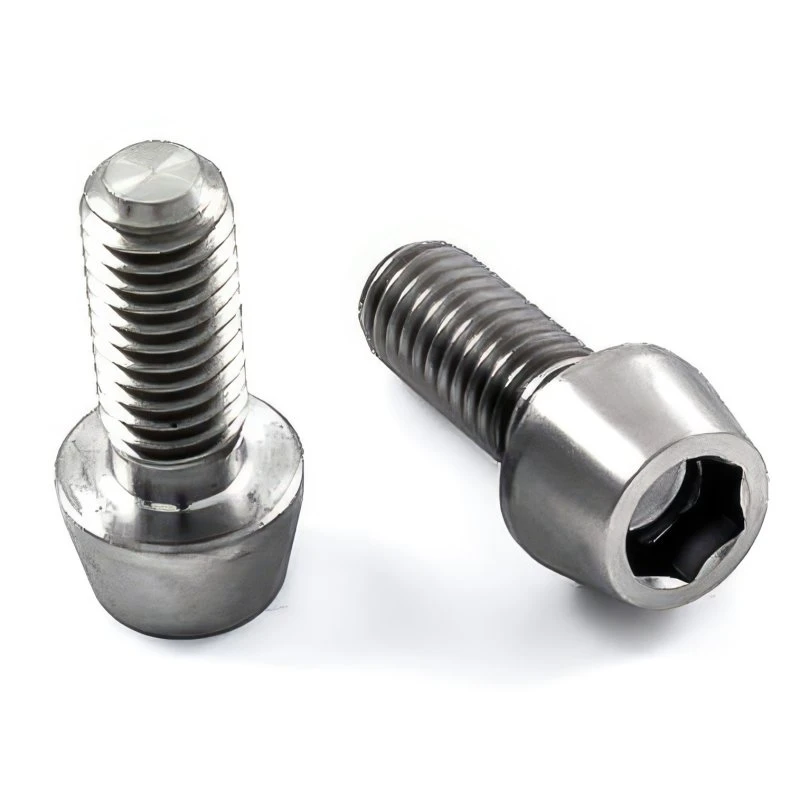

Titan Schrauben – Innensechskant Konischer Kopf

Leichte und belastbare Titanschraube

Titan überzeugt mit guten Korrosionsbeständigkeit bei einer gleichzeitig hohen Zugfestigkeit und eignet sich daher perfekt zur Herstellung von exklusiven Leichtbauteilen, ohne Einbußen bei der Haltbarkeit und Zuverlässigkeit eingehen zu müssen. Aus Titan gefertigte Bauteile und Schrauben eignen sich daher durchaus auch für die Verwendung in Bereichen mit Sicherheitsrelevanz und können hier ohne Bedenken anstatt der originalen Teile und Schrauben eingesetzt werden. Bei einer Zugfestigkeit, die über der von gewöhnlichen 8.8er Stahlschrauben entspricht, liegt das Gewicht nur bei 60%, wodurch sich mitunter eine erhebliche Gewichtersparnis realisieren lässt. Die in unterschiedlichen Gewindedurchmessern, sowie vielen verschiedenen Längen erhältlichen Schrauben mit konischem Kopf (ähnlich DIN 912) verfügen zur Übertragung des Anzugsdrehmoments über einen Mitnahmeprofil mit Innensechskant.

Gewindedurchmesser: M4 / M5 / M6 / M8
Material: Titan Grade 5 (Ti6Al4V – 3.7165)
Gewichtsersparnis gegenüber Stahl: ca. 40%
Farbe: Natur (Silber)
Maximales Anzugsmoment:

• M4: 3,5 Nm
• M5: 6,9 Nm
• M6: 11,0 Nm
• M8: 28,3 Nm

Zugfestigkeit: 895-1000 N/mm²
Gewindelänge: max. 25 mm (bei Schrauben bis 25 mm Länge durchgehend)

Gewichte nach Länge:

Durchmesser
Länge		M3	M4	M5	M6	M8	M10x1.25	M10x1.5
	10 mm		0,80 g	1,46 g	2,20 g
	12 mm			1,68 g
	13 mm			1,70 g
	14 mm			1,80 g
	15 mm		0,96 g	1,90 g	2,70 g	5,50 g
	16 mm				3,00 g
	18 mm		1,28 g	2,10 g	3,10 g
	20 mm		1,40 g	2,20 g	3,20 g
	25 mm			2,50 g	3,60 g
	30 mm			2,90 g	4,30 g
	35 mm				4,90 g
	40 mm				5,50 g
	45 mm				6,00 g
	50 mm				6,20 g
	55 mm
	60 mm
	70 mm
	80 mm
	90 mm





	Schlüsselweite	Kopfdurchmesser	Kopfhöhe
M4	3 mm	7 mm	4 mm
M5	4 mm	8,7 mm	5 mm
M6	5 mm	9,9 mm	6 mm
M8	6 mm	12,7 mm	8 mm

Achtung: Wir empfehlen dringend, Deine Schrauben vorher richtig auszumessen. Wie Du das machst erfährst Du in unserem Tutorial – Schrauben richtig messen.

Lieferumfang:
1 Schraube
